Заваръчният нипел е един от видовете BSPP 60 заварени фитинги, размери на резба bsp и 60 конусни въртящи се жени с о-пръстен съгласно стандарт ISO 8434 6. Използва се в хидравличната тръбопроводна и тръбна система.
Заварен нипел (WDNP) BSP
ЗАБЕЛЕЖКА 1 За стил A нипел, поставете О-пръстен след заваряване.
ЗАБЕЛЕЖКА 2: Диаметърът d 14 е външният диаметър на избраната тръба

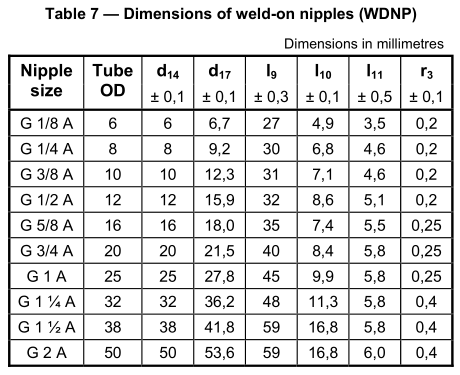

Размери на заварените нипели (WDNP)
Размери в милиметри
d 14 d 17 l 9 l 10 l 11 r 3 Размер на зъбците Тръба OD ± 0,1 ± 0,1 ± 0,3 ± 0,1 ± 0,5 ± 0,1
G 1/8 A 6 6 6,7 27 4,9 3,5 0,2
G 1/4 A 8 8 9,2 30 6,8 4,6 0,2
G 3/8 A 10 10 12,3 31 7,1 4,6 0,2
G 1/2 A 12 12 15,9 32 8,6 5,1 0,2
G 5/8 A 16 16 18,0 35 7,4 5,5 0,25
G 3/4 A 20 20 21,5 40 8,4 5,8 0,25
G 1 A 25 25 27,8 45 9,9 5,8 0,25
G 1 32 A 32 32 36,2 48 11,3 5,8 0,4
G 1 ½ A 38 38 41,8 59 16,8 5,8 0,4
G 2 A 50 50 53,6 59 16,8 6,0 0,4
