1. Дефиниция на метрични накрайници за масло (ISO 6149-4: версия 2017) и капачките обикновено се използват в хидравличната система с високо налягане, щепселът е мъжки метричен шпилка за свързване на вентили, колекторни блокове, изпускателни отвори за масло и т.н. пръстен и ED пръстен. DIN капачките се състоят от гайка, щепсел DKO за спиране на краищата на тръбата.
2. Методи на сглобяване на метрични маслени дюбели според типовете: мъжки край с външен шестостен и вътрешен шестоъгълен щепсел за ISO 9974 плоско запечатване и ISO 6149 О-пръстен Уплътнителен порт, всички метрични нишки са съгласно стандарта ISO 261. Тъй като е лесно да се спре или прекрати тръбопровода за масло с един краен конектор.
DIN капачка за съединител (24 градусов конус към тръба и DKO завъртане към адаптер)
DIN метричен щепсел към масления порт на колектора, вентили и разпределител и др.
|
|

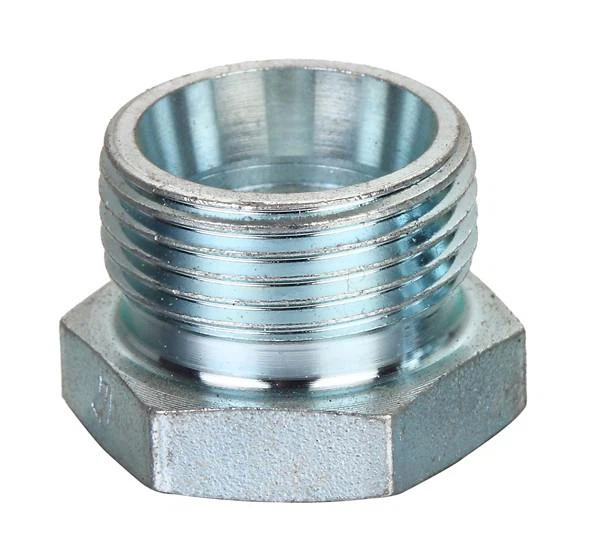

1. DIN метрична тапа Външен Hex 4C / D
24 градусов конусен конектор
ЧАСТ №. | РЕЗБА | TUBE OD | РАЗМЕРИ | MPa | |||
E | D1 | l1 | L1 | S1 | S2 | ||
4С-12 | M12x1.5 | 6 | 7 | 22 | 12 | 14 | 31.5L |
4С-14 | M14x1.5 | 8 | 8 | 23 | 14 | 17 | |
4С-16 | M16x1.5 | 10 | 9 | 24 | 17 | 19 | |
4С-18 | M18x1.5 | 12 | 10 | 25 | 19 | 22 | |
4С-22 | M22x1.5 | 15 | 11 | 26 | 24 | 27 | |
4С-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32 | |
4С-30 | M30x2 | 22 | 13.5 | 30 | 32 | 36 | 16L |
4С-30D | M30x1.5 | 22 | 13.5 | 30 | 32 | 36 | |
4С-36 | M36x2 | 28 | 14.5 | 31 | 41 | 41 | |
4С-36D | M36x1.5 | 28 | 14.5 | 31 | 41 | 41 | |
4С-45 | M45X2 | 35 | 14.5 | 36 | 46 | 50 | |
4С-45D | M45X1.5 | 35 | 14.5 | 36 | 46 | 50 | |
4С-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | 63S |
4D-16 | M16X1.5 | 8 | 13 | 28 | 17 | 19 | |
4D-18 | M18x1.5 | 10 | 12.5 | 29 | 19 | 22 | |
4D-20 | M20x1.5 | 12 | 14.5 | 31 | 22 | 24 | |
4D-22 | M22x1.5 | 14 | 16 | 34 | 24 | 27 | |
4D-24 | M24x1.5 | 16 | 15.5 | 34 | 27 | 30 | 40S |
4D-30 | M30x2 | 20 | 17.5 | 39 | 32 | 36 | |
4D-36 | M36x2 | 25 | 20 | 44 | 38 | 46 | |
4D-42 | M42x2 | 30 | 20.5 | 47 | 46 | 50 | |
4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | 31.5S |
Забележка В случай, че желаете да поръчате адаптера в комплект с режещ пръстен и гайка, е необходимо след нашата част № да поставите наставка "RN" например 4C-30RN. | |||||||
2. DIN метрична капачка 9C / D
DKO Swivel
ЧАСТ №. | THREA | TUBE OD | РАЗМЕРИ | MPa | ||
F | д | L | L1 | S2 | ||
9С-12 | M12X1.5 | 6 | 15.5 | 17.5 | 14 | 31.5L |
9С-14 | M14X1.5 | 8 | 15.5 | 18 | 17 | |
9С-16 | M16X1.5 | 10 | 16.5 | 18 | 19 | |
9С-18 | M18X1.5 | 12 | 18 | 19.5 | 22 | |
9С-22 | M22X1.5 | 15 | 19.5 | 20 | 27 | |
9С-26 | M26X1.5 | 18 | 20 | 22 | 32 | |
9С-30 | M30X2 | 22 | 21.5 | 22.5 | 36 | 16L |
9С-36 | M36X2 | 28 | 22.5 | 24.5 | 41 | |
9С-45 | M45X2 | 35 | 25 | 29 | 55 | |
9С-52 | M52X2 | 42 | 27 | 31.5 | 60 | |
9D-14 | M14X1.5 | 6 | 16 | 18 | 17 | 63S |
9D-16 | M16X1.5 | 8 | 16.5 | 18.5 | 19 | |
9D-18 | M18X1.5 | 10 | 18 | 20 | 22 | |
9D-20 | M20X1.5 | 12 | 18.5 | 20.5 | 24 | |
9D-22 | M22X1.5 | 14 | 19 | 21.5 | 27 | |
9D-24 | M24X1.5 | 16 | 18.5 | 21.5 | 30 | 40S |
9D-30 | M30X2 | 20 | 22.5 | 25 | 36 | |
9D-36 | M36X2 | 25 | 23.5 | 28.5 | 46 | |
9D-42 | M42X2 | 30 | 25.5 | 32 | 50 | |
9D-52 | M52X2 | 38 | 26.5 | 36 | 60 | 31.5S |
3. DIN Metric Plug Външен Hex PLEG
4H За масло пристанище ISO 6149 O-пръстен уплътнение
4. ISO Вътрешен Hex Port Plug
VSTI M-OR За затваряне на O-пръстена ISO 6149
5. Метрична кухина VSTI M / R ED
4MN-WD мъжка метрична резба ED-seal (за порт ISO 9974)
4BN-WD мъжка резба BSPP ED-уплътнение (за порт ISO 1179)
