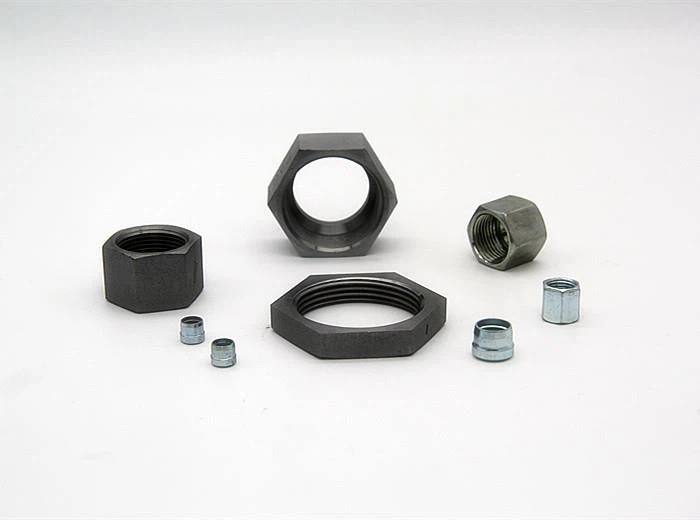

Дефиниция: Компоненти за DIN 2353 система за резбови пръстенни фитинги, включително гайка, функционална гайка, пръстен за рязане, О-пръстен, контргайка, свързващо уплътнение за банджо фитинги, метално уплътнение, еластичен пръстен, наречен ED или WD пръстен. Тя обслужва до 24 градусов конусен конектор, метрични запечатващи компоненти.
Метод на DIN фитинги Използване на компоненти: 1. Компоненти за конусен край на DIN 24 градуса, гайка, функционална гайка, режещ пръстен за свързване на безшевни стоманени тръби, начинът на запечатване чрез гайката натиснете нарезния пръстен за ухапване на тръбата,
(1 е тяло, 2 е гайка, 3 е режещ пръстен)
Уплътнителни елементи за мъжки конектори, както следва:
 O-пръстен ISO 6149 Порт |  ED пръстен DIN 3869 | |
 О-пръстен + фиксиращ пръстен |  Залепваща шайба с меко уплътнение |  Метална или месингова шайба |

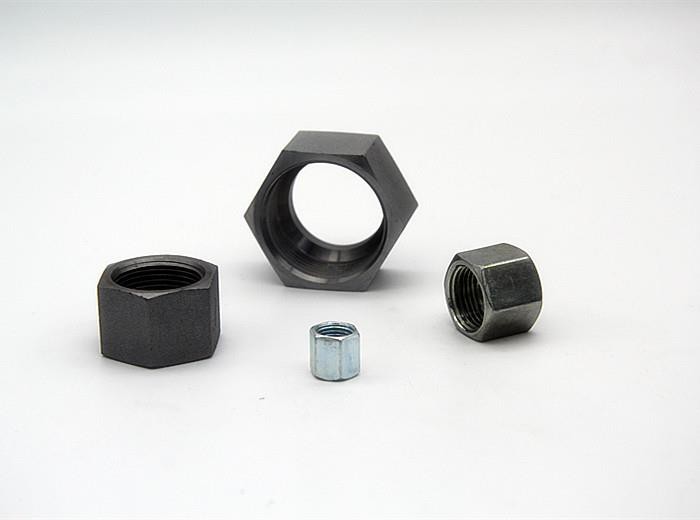

1. Гайка DIN 3870 NL / NS
ЧАСТ №. | РЕЗБА | TUBE OD | РАЗМЕРИ | MPa | ||
E | ° С | д | S2 | |||
NL-12 | M12X1.5 | 6 | 14.5 | 6 | 14 | L |
NL-14 | M14X1.5 | 8 | 14.5 | 8 | 17 | |
NL-16 | M16X1.5 | 10 | 15.5 | 10 | 19 | |
NL-18 | M18X1.5 | 12 | 15.5 | 12 | 22 | |
NL-22 | M22X1.5 | 15 | 17 | 15 | 27 | |
NL-26 | M26X1.5 | 18 | 18 | 18 | 32 | |
NL-30 | M30X2 | 22 | 20 | 22 | 36 | |
NL-30D | M30X1.5 | 22 | 19 | 22 | 36 | |
NL-36 | M36X2 | 28 | 21 | 28 | 41 | |
NL-36D | M36X1.5 | 28 | 21 | 28 | 41 | |
NL-45 | M45X2 | 35 | 24 | 35 | 50 | |
NL-45D | M45X1.5 | 35 | 25 | 35 | 50 | |
NL-52 | M52X2 | 42 | 24 | 42 | 60 | |
NS-14 | M14X1.5 | 6 | 16.5 | 6 | 17 | С |
NS-16 | M16X1.5 | 8 | 16.5 | 8 | 19 | |
NS-18 | M18X1.5 | 10 | 17.5 | 10 | 22 | |
NS-20 | M20X1.5 | 12 | 17.5 | 12 | 24 | |
NS-22 | M22X1.5 | 14 | 20.5 | 14 | 27 | |
NS-24 | M24X1.5 | 16 | 20.5 | 16 | 30 | |
NS-30 | M30X2 | 20 | 24 | 20 | 36 | |
NS-36 | M36X2 | 25 | 27 | 25 | 46 | |
NS-42 | M42X2 | 30 | 29 | 30 | 50 | |
NS-52 | M52X2 | 38 | 32.5 | 38 | 60 | |

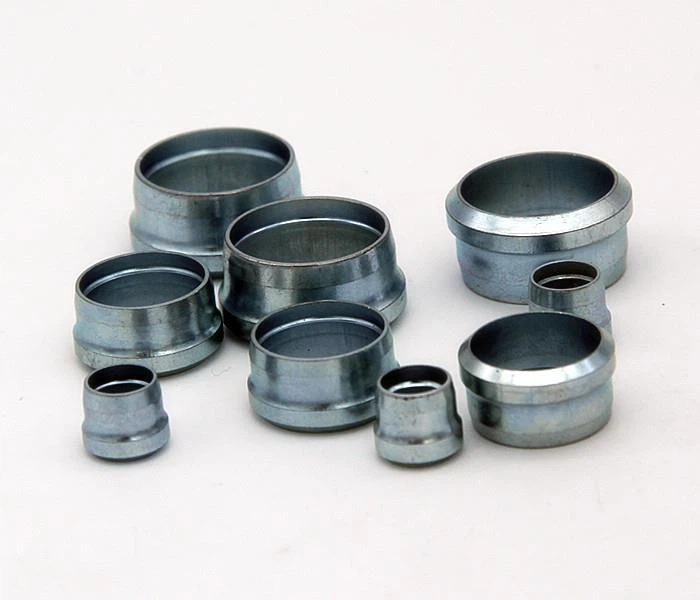

2. Режещ пръстен DIN 3861
ЧАСТ №. | TUBE OD | РАЗМЕРИ | Забележка | |||
RL-06 | 6 | Сериите L и S са със същия размер | L | |||
RL-08 | 8 | |||||
RL-10 | 10 | |||||
RL-12 | 12 | |||||
RL-15 | 15 | |||||
RL-18 | 18 | |||||
RL-22 | 22 | |||||
RL-28 | 28 | |||||
RL-35 | 35 | |||||
RL-42 | 42 | |||||
RS-06 | 6 | С | ||||
RS-08 | 8 | |||||
RS-10 | 10 | |||||
RS-12 | 12 | |||||
RS-14 | 14 | |||||
RS-16 | 16 | |||||
RS-20 | 20 | |||||
RS-25 | 25 | |||||
RS-30 | 30 | |||||
RS-38 | 38 | |||||
3. ED уплътнителен пръстен за BSPP и метрична резба DIN 3869
ЧАСТ №. | E THREAD | РАЗМЕРИ | |
метрични | БСП | з | |
WD-B02 | M10X1 | G1 / 8 "X28 | 1 |
WD-M12 | M12X1.5 | 1.5 | |
WD-B04 | M14X1.5 | G1 / 4 "X19 | 1.5 |
WD-M16 | M16X1.5 | 1.5 | |
WD-B06 | G3 / 8 "X19 | 1.5 | |
WD-M18 | M18X1.5 | 1.5 | |
WD-M20 | M20X1.5 | 1.5 | |
WD-B08 | G1 / 2 "Х14 | 1.5 | |
WD-M22 | M22X1.5 | 1.5 | |
M26X1.5 | |||
WD-B12 | M27X2 | G3 / 4 "Х14 | 1.5 |
WD-B16 | M33X2 | G1 "X11 | 2 |
WD-B20 | M42X2 | G1.1 / 4 "X11 | 2 |
WD-B24 | M48X2 | G1.1 / 2 "X11 | 2 |
4. О-пръстен ISO 6149 за метричен прав порт за резби
5. Метричен O-пръстен + фиксиращ пръстен за ISO 9974-1 / DIN 3852-1Port
6. О-пръстен BSPP + фиксиращ пръстен за ISO 1179-1 / DIN 3852-2 порт
7. О-пръстен за въртящи се гайки, заварени зърна и капачки
