Видове продукти: Фитинги за хидравличен фланец SAE адаптер 1CFL 1DFL-RN
Индустриални стандарти: ISO 6162 DIN 2353, ISO 8434-1
Връзка от E до F стил: МЕТРИЧЕН МЪЖЕН БИТ ТИП / L-СЕРИЯ ФЛАНЖ ISO 6162-1
Форма: Лакът, прав, блок и т.н.
Клас на работно налягане: SAE код 61 е от 2,5 до 31,5 Mpa; SAE код 62 е 40 Mpa.
Материал за фитинги: месинг; Въглеродна стомана; Неръждаема стомана
Приложение: Селскостопанска техника, Автомобилен процес, Прехвърляне на химикали, Строителна техника, Пренос на гориво, Хидравлични, Производствено оборудване, Морско, Работа с материали, Мобилно оборудване, Нефтено поле, Опаковка, Транспорт

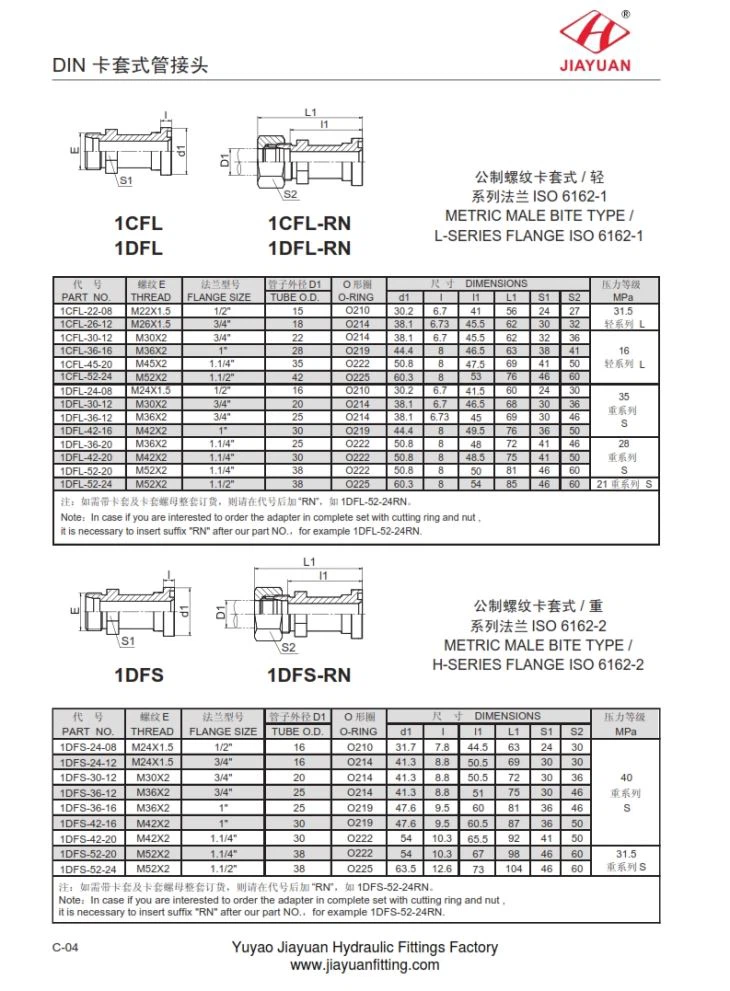

1CFL 1DFL-RN метрична захапка тип L-серия фланец ISO 6162-1 Таблица с размери на размерите, както следва
ЧАСТ НО. | Е РЕЖА | РАЗМЕР НА ФЛАНДЖА | D1 | О О-пръстена | РАЗМЕРИ | MPa | |||||
TUBE OD | d1 | л | l1 | L1 | S1 | S2 | |||||
1CFL-22-08 | M22X1.5 | 1/2 " | 15 | O210 | 30.2 | 6.7 | 41 | 56 | 24 | 27 | 31.5 L |
1CFL-26-12 | M26X1.5 | 3/4 " | 18 | O214 | 38.1 | 6.73 | 45.5 | 62 | 30 | 32 | |
1CFL-30-12 | M30X2 | 3/4 " | 22 | O214 | 38.1 | 6.7 | 45.5 | 62 | 32 | 36 | 16 L |
1CFL-36-16 | M36X2 | 1 " | 28 | O219 | 44.4 | 8 | 46.5 | 63 | 38 | 41 | |
1CFL-45-20 | M45X2 | 1.1 / 4 " | 35 | O222 | 50.8 | 8 | 47.5 | 69 | 41 | 50 | |
1CFL-52-24 | M52X2 | 1.1 / 2 " | 42 | O225 | 60.3 | 8 | 53 | 76 | 46 | 60 | |
1DFL-24-08 | M24X1.5 | 1/2 " | 16 | O210 | 30.2 | 6.7 | 41.5 | 60 | 24 | 30 | 35 С |
1DFL-30-12 | M30X2 | 3/4 " | 20 | O214 | 38.1 | 6.7 | 46.5 | 68 | 30 | 36 | |
1DFL-36-12 | M36X2 | 3/4 " | 25 | O214 | 38.1 | 6.73 | 45 | 69 | 30 | 46 | |
1DFL-42-16 | M42X2 | 1 " | 30 | O219 | 44.4 | 8 | 49.5 | 76 | 36 | 50 | |
1DFL-36-20 | M36X2 | 1.1 / 4 " | 25 | O222 | 50.8 | 8 | 48 | 72 | 41 | 46 | 28 С |
1DFL-42-20 | M42X2 | 1.1 / 4 " | 30 | O222 | 50.8 | 8 | 48.5 | 75 | 41 | 50 | |
1DFL-52-20 | M52X2 | 1.1 / 4 " | 38 | O222 | 50.8 | 8 | 50 | 81 | 46 | 60 | |
1DFL-52-24 | M52X2 | 1.1 / 2 " | 38 | O225 | 60.3 | 8 | 54 | 85 | 46 | 60 | 21 S |
