Категория на продукта: BSPT резба към адаптер за тръбни фитинги
Таблица с размер на нишката BSPT: от G1 / 8 ”до G3”, използвана главно във Великобритания, Западна Европа и Япония.
BSPT (R) стандарт за мъжки и женски конец съгласно BS 21, ISO 7/1. JIS B 0203, подобно на 3852-2 форма Z, JIS B8363.
За тръбни резби: Npt адаптер, SAE ORB адаптер, BSPP, Metric, UNF Port фитинги,

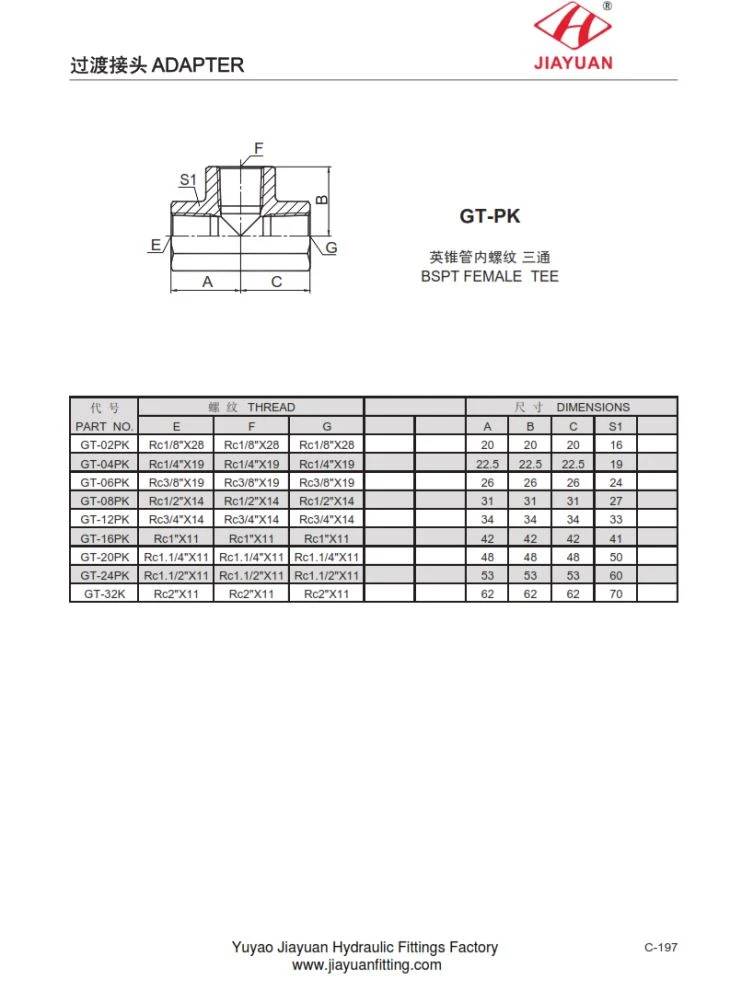

GT-PK BSPT FEMALE TEE Размерна диаграма, както следва:
PA RT НЕ. | T HR EA D | DI M E N S IONS | ||||||
E | F | G | А | B | ° С | S 1 | ||
G T -02 P K | Rc 1/8 " X 2 8 | Rc 1/8 " X 2 8 | Rc 1/8 " X 2 8 | 2 0 | 2 0 | 2 0 | 1 6 | |
G T -04 P K | Rc 1/4 " X 1 9 | Rc 1/4 " X 1 9 | Rc 1/4 " X 1 9 | 22 .5 | 22 .5 | 22 .5 | 1 9 | |
G T -06 P K | Rc 3/8 " X 1 9 | Rc 3/8 " X 1 9 | Rc 3/8 " X 1 9 | 2 6 | 2 6 | 2 6 | 2 4 | |
G T -08 P K | Rc 1/2 " X 1 4 | Rc 1/2 " X 1 4 | Rc 1/2 " X 1 4 | 3 1 | 3 1 | 3 1 | 2 7 | |
G T -12 P K | Rc 3/4 " X 1 4 | Rc 3/4 " X 1 4 | Rc 3/4 " X 1 4 | 3 4 | 3 4 | 3 4 | 3 3 | |
G T -16 P K | Rc 1 " X 1 1 | Rc 1 " X 1 1 | Rc 1 " X 1 1 | 4 2 | 4 2 | 4 2 | 4 1 | |
G T -20 P K | Rc 1 . 1/4 " X 1 1 | Rc 1 . 1/4 " X 1 1 | Rc 1 . 1/4 " X 1 1 | 4 8 | 4 8 | 4 8 | 5 0 | |
G T -24 P K | Rc 1 . 1/2 " X 1 1 | Rc 1 . 1/2 " X 1 1 | Rc 1 . 1/2 " X 1 1 | 5 3 | 5 3 | 5 3 | 6 0 | |
G T -32 K | Rc 2 " X 1 1 | Rc 2 " X 1 1 | Rc 2 " X 1 1 | 6 2 | 6 2 | 6 2 | 7 0 | |
