Фитингите BSP Union са с ISO 8434 6 стандартни конусни конектори 60 градуса и мъжки резби BSPP. Използва се за свързване на хидравличен маркуч или хидравлични адаптери на bspp.
ЗАБЕЛЕЖКА 1 Този съединител може да се използва и като конектор за свързване в съчетание с уплътнения от тип подвижна шайба. За номинално налягане се консултирайте с производителя.
ЗАБЕЛЕЖКА 2 Подбиването, показано на фигура 34 и таблица 22, е предпочитано за уплътненията от тип подвижна шайба.
ЗАБЕЛЕЖКА 3 S 2 опционалният шестнадесетичен размер не е подходящ за уплътнения от тип подвижна шайба.
a За подробности за всеки край вижте Фигура 2 и Таблица 3.
Прав съединител BSPP Съединителни съединения (S)
Конусен конектор 90 ° ° Съединител BSPP Union (E)
45 ° ° конектор BSPP Съединител (E45)
Мъжки T-съединител BSPP Union съединители (T)

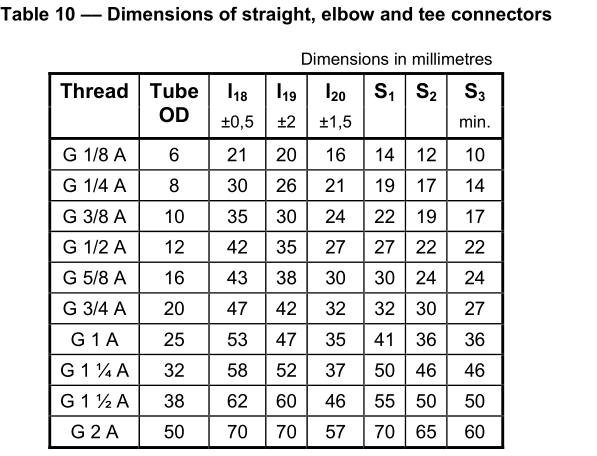

Размери на конектори с права, лакът и тройник
Размери в милиметри
l 18 l 19 l 20 S 1 S 2 S 3 резбона тръба с дебелина ± 0,5 ± 2 ± 1,5 min.
G 1/8 A 6 21 20 16 14 12 10
G 1/4 A 8 30 26 21 19 17 14
G 3/8 A 10 35 30 24 22 19 17
G 1/2 A 12 42 35 27 27 22 22
G 5/8 A 16 43 38 30 30 24 24
G 3/4 A 20 47 42 32 32 30 27
G 1 A 25 53 47 35 41 36 36
G 1 32 A 32 58 52 37 50 46 46
G 1 ½ A 38 62 60 46 55 50 50
G 2 A 50 70 70 57 70 65 60
