Видове продукти: AF o Фитинги за уплътнителни пръстени
Индустриални стандарти: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Връзка E към F стил: ORFS MALE O-RING TEE
Форма: лакът, прав, тройник, кръст и т.н.
ORFS Фитинги Работно налягане: 3215 psi до 5800 psi, 216 бара до 400 бара.
Комплект с размер на пръстени Orfs o и размер на пръстена и дизайн на уплътнител за лице с пръстен, който също можем да предложим.
Разлика между уплътнител за лице на пръстен и уплътнение
Материал за фитинги: месинг; Въглеродна стомана; Неръждаема стомана
Приложение: Селскостопанска техника, Автомобилен процес, Прехвърляне на химикали, Строителна техника, Пренос на гориво, Хидравлични, Производствено оборудване, Морско, Работа с материали, Мобилно оборудване, Нефтено поле, Опаковка, Транспорт

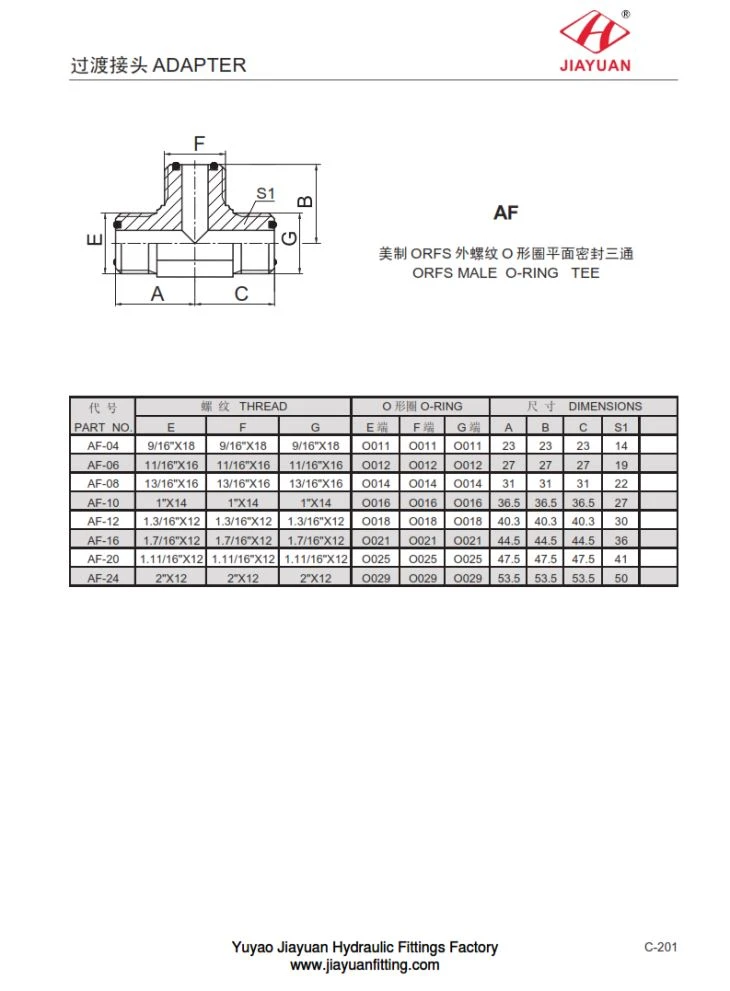

AF ORFS MALE O-RING TEE Размер Таблица с размери, както следва:
PA RT Н О. | T HR EA D | О О- РИНГ | DIM E N S I O NS | ||||||||
E | F | G | E | F | G | А | B | ° С | S 1 | ||
A F- 04 | 9/16 " X 18 | 9/16 " X 18 | 9/16 " X 18 | O 011 | O 011 | O 011 | 23 | 23 | 23 | 14 | |
A F- 06 | 11/16 " X 16 | 11/16 " X 16 | 11/16 " X 16 | O 012 | O 012 | O 012 | 27 | 27 | 27 | 19 | |
A F- 08 | 13/16 " X 16 | 13/16 " X 16 | 13/16 " X 16 | O 014 | O 014 | O 014 | 31 | 31 | 31 | 22 | |
A F- 10 | 1 " X 14 | 1 " X 14 | 1 " X 14 | O 016 | O 016 | O 016 | 36.5 | 36.5 | 36.5 | 27 | |
A F- 12 | 1.3 / 16 " X 12 | 1.3 / 16 " X 12 | 1.3 / 16 " X 12 | O 018 | O 018 | O 018 | 40.3 | 40.3 | 40.3 | 30 | |
A F- 16 | 1.7 / 16 " X 12 | 1.7 / 16 " X 12 | 1.7 / 16 " X 12 | O 021 | O 021 | O 021 | 44.5 | 44.5 | 44.5 | 36 | |
A F- 20 | 1.11 / 16 " X 12 | 1.11 / 16 " X 12 | 1.11 / 16 " X 12 | O 025 | O 025 | O 025 | 47.5 | 47.5 | 47.5 | 41 | |
A F- 24 | 2 " X 12 | 2 " X 12 | 2 " X 12 | O 029 | O 029 | O 029 | 53.5 | 53.5 | 53.5 | 50 | |
