Категория на продукта: JIC хидравлични фитинги за свързване на тръби с мощност на течност
Продуктов стандарт: ISO 8434-2, SAE J514.
Материал: въглеродна стомана, неръждаема стомана или медна сплав.
Краят на тръбата JIC към други крайни връзки, както следва: BSP Захранващ уплътнител E, G, H, фитинги от серия ISO 6149, фитинги JIS B2351, фитинги ISO 11926 и SAE J1926 ORB, фитинги DIN 3852 и ISO 1179, фитинги ISO 9974 и др.

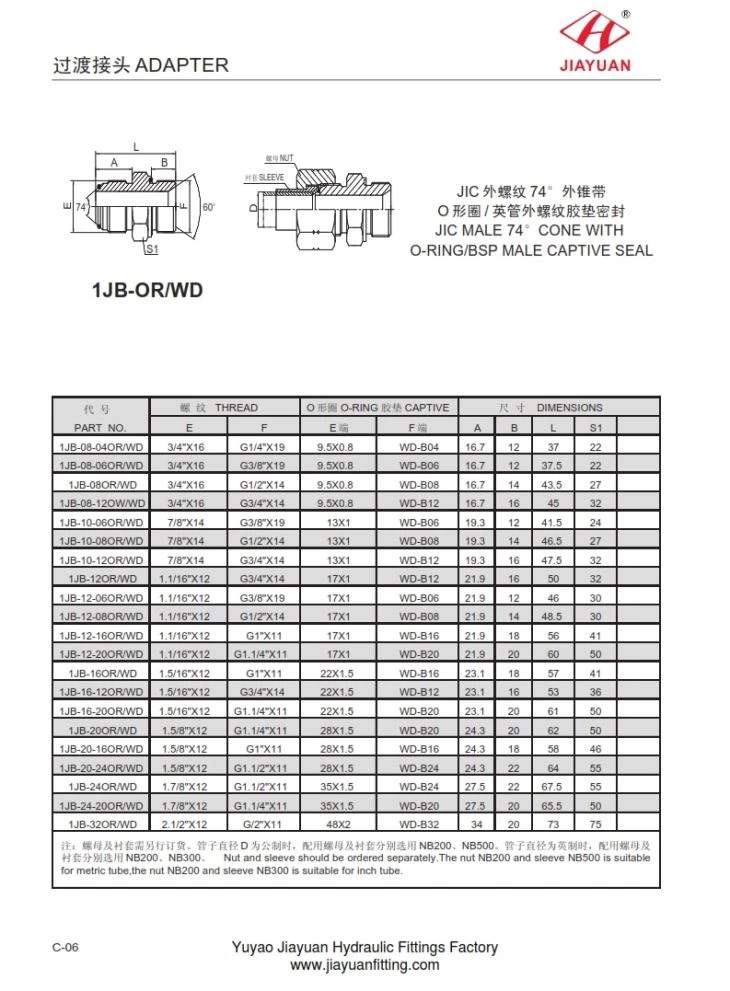

1JB-OR / WD JIC MALE 74 ° CONE С O-RING / BSP МЪЖКИ КАПТИВНИ ПЕЧЕЛИ Таблица на размерите, както следва:
ЧАСТ НО. | РЕЗБА | О-пръстена ПЛЕННИК | РАЗМЕРИ | ||||||
E | F | E | F | А | B | L | S1 | ||
1JB-08-04OR / WD | 3/4 "X16 | G1 / 4 "X19 | 9.5X0.8 | WD-B04 | 16.7 | 12 | 37 | 22 | |
1JB-08-06OR / WD | 3/4 "X16 | G3 / 8 "X19 | 9.5X0.8 | WD-B06 | 16.7 | 12 | 37.5 | 22 | |
1JB-08OR / WD | 3/4 "X16 | G1 / 2 "Х14 | 9.5X0.8 | WD-B08 | 16.7 | 14 | 43.5 | 27 | |
1JB-08-12OW / WD | 3/4 "X16 | G3 / 4 "Х14 | 9.5X0.8 | WD-B12 | 16.7 | 16 | 45 | 32 | |
1JB-10-06OR / WD | 7/8 "X14 | G3 / 8 "X19 | 13X1 | WD-B06 | 19.3 | 12 | 41.5 | 24 | |
1JB-10-08OR / WD | 7/8 "X14 | G1 / 2 "Х14 | 13X1 | WD-B08 | 19.3 | 14 | 46.5 | 27 | |
1JB-10-12OR / WD | 7/8 "X14 | G3 / 4 "Х14 | 13X1 | WD-B12 | 19.3 | 16 | 47.5 | 32 | |
1JB-12OR / WD | 1.1 / 16 "X12 | G3 / 4 "Х14 | 17X1 | WD-B12 | 21.9 | 16 | 50 | 32 | |
1JB-12-06OR / WD | 1.1 / 16 "X12 | G3 / 8 "X19 | 17X1 | WD-B06 | 21.9 | 12 | 46 | 30 | |
1JB-12-08OR / WD | 1.1 / 16 "X12 | G1 / 2 "Х14 | 17X1 | WD-B08 | 21.9 | 14 | 48.5 | 30 | |
1JB-12-16OR / WD | 1.1 / 16 "X12 | G1 "X11 | 17X1 | WD-B16 | 21.9 | 18 | 56 | 41 | |
1JB-12-20OR / WD | 1.1 / 16 "X12 | G1.1 / 4 "X11 | 17X1 | WD-B20 | 21.9 | 20 | 60 | 50 | |
1JB-16OR / WD | 1.5 / 16 "X12 | G1 "X11 | 22X1.5 | WD-B16 | 23.1 | 18 | 57 | 41 | |
1JB-16-12OR / WD | 1.5 / 16 "X12 | G3 / 4 "Х14 | 22X1.5 | WD-B12 | 23.1 | 16 | 53 | 36 | |
1JB-16-20OR / WD | 1.5 / 16 "X12 | G1.1 / 4 "X11 | 22X1.5 | WD-B20 | 23.1 | 20 | 61 | 50 | |
1JB-20or / WD | 1.5 / 8 "X12 | G1.1 / 4 "X11 | 28X1.5 | WD-B20 | 24.3 | 20 | 62 | 50 | |
1JB-20-16OR / WD | 1.5 / 8 "X12 | G1 "X11 | 28X1.5 | WD-B16 | 24.3 | 18 | 58 | 46 | |
1JB-20-24OR / WD | 1.5 / 8 "X12 | G1.1 / 2 "X11 | 28X1.5 | WD-B24 | 24.3 | 22 | 64 | 55 | |
1JB-24OR / WD | 1.7 / 8 "X12 | G1.1 / 2 "X11 | 35X1.5 | WD-B24 | 27.5 | 22 | 67.5 | 55 | |
1JB-24-20OR / WD | 1.7 / 8 "X12 | G1.1 / 4 "X11 | 35X1.5 | WD-B20 | 27.5 | 20 | 65.5 | 50 | |
1JB-32OR / WD | 2.1 / 2 "X12 | G / 2 "X11 | 48X2 | WD-B32 | 34 | 20 | 73 | 75 | |
