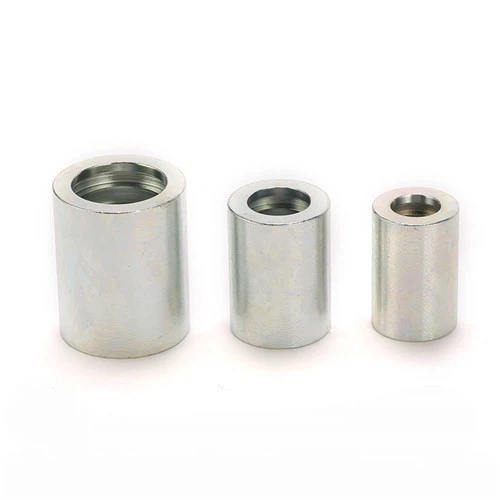

Хидравличен накрайник за SAE100R1AT / EN 853 1SN Маркуч без отклонение, той се използва за кримпване на хидравличния маркуч и плетените фитинги за маркучи, Крайна връзка на маркуча. Материалът се предлага от 316 неръждаема стомана, 20 въглеродна стомана. Работно налягане от 35 бара до 225 бара, размер на маркуча от 1/4 ”до 3” инча, работната температура е от -40 ° C до +100 ° C (-40 ° F до +212 ° F), 1SN накрайник за маркуч ще прави математика с маркучи от един парче и фитинги за маркучи от две части.
ЧАСТ БР. | ШЛАНГОВЕ | РАЗМЕРИ | ||
DN | ЧЕТКА | D | L | |
00110-03 | 5 | 3 | 17.5 | 23 |
00110-04 | 6 | 4 | 20.6 | 30.5 |
00110-05 | 8 | 5 | 20.8 | 30 |
00110-06 | 10 | 6 | 23.3 | 32 |
00100-08 | 12 | 8 | 28.5 | 34 |
00100-10 | 16 | 10 | 30 | 37 |
00110-12 | 20 | 12 | 34 | 42 |
00110-16 | 25 | 16 | 42.6 | 51 |
00110-20 | 32 | 20 | 52 | 59 |
00110-24 | 40 | 24 | 58 | 74 |
00110-32 | 50 | 32 | 72 | 78 |
SAE100R1AT / EN 853 1S Спецификация на маркуча с неотклоняваща се тръба за хидравличен маркуч, както следва:
Вътрешна тръба: Тръба от синтетичен каучук
Укрепване: Една стоманена оплетка
Калъф: Калъф от синтетичен каучук
Типично приложение: Обслужване на хидравлична система с течности на нефт и вода, за общо промишлено обслужване.
Хидравличен маркуч с плетени фитинги за маркучи 1SN:
2 части плетени фитинги за маркуч с конус BSP 60 градуса, конус DIN 24 градуса, JIC 37 градусова разширена тръба, OrfS тръба.
1 брой плетени фитинги за маркуч със стандартна връзка ISO 12151-1, -2, -3, -5, -6.
Ако не намерите каталога на фитингите за хидравлични накрайници, за какво ви трябват накрайници за хидравлични маркучи, моля изпратете имейл доjyray@72338.comза повече хидравлични връзки.
Таблица с размери на маркуча за маркуч за SAE 100R1AT EN 853 1SN без хидравлични маркучи, както следва
